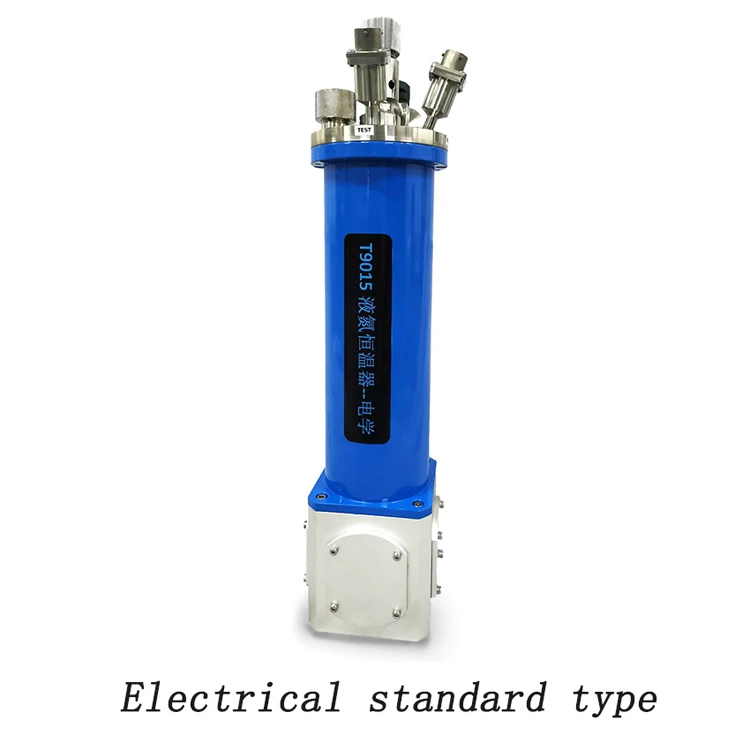

Cryostat nitrogen cairan listrik
Perkenalan
ItuCryostat nitrogen cairan listrikdariXiamen Dexing Magnet Tech. Co., Ltd.Menawarkan solusi yang cepat dan andal kepada para peneliti untuk melakukan pengukuran listrik suhu rendah. Memanfaatkan nitrogen cair sebagai media pendingin, sistem dapat mendinginkan sampel hingga suhu kriogenik (serendah 65k) dalam waktu 20-25 menit. Ini membuatnya menjadi platform yang efisien untuk studi materi canggih yang melibatkanresistivitas, Magnetoresistance, DanEfek Hall.
Dengan lingkungan yang disegel vakum, kontrol suhu yang stabil (± 0. 01k), dan pemegang sampel dan konektor yang dapat disesuaikan, cryostat ini dirancang untuk akurasi, pengulangan, dan keserbagunaan di seluruh penelitian ilmiah dan aplikasi industri.
Cryostst nitrogen cair elektronik menggunakan nitrogen cair sebagai media pendingin dan mampu dengan cepat mendinginkan sampel hingga suhu nitrogen cair dalam waktu singkat, hanya sekitar 20 menit, sangat mengurangi waktu persiapan eksperimental. Termostat ini sangat cocok untuk digunakan dengan elektromagnet untuk menyelesaikan pengujian elektromagnetik bahan sampel, resistivitas, magnetoresistance, efek aula, dll. Ini memberikan platform uji elektromagnetik yang nyaman dan efisien untuk para peneliti.
Saat menggunakan termostat nitrogen cair elektronik, cukup tuangkan nitrogen cair ke dalam ruang nitrogen cair di dalam termostat, dan dengan menyesuaikan celah antara steker kontrol suhu dan jari dingin, kebocoran panas jari dingin dapat dipertahankan pada nilai yang stabil. Selanjutnya, dengan bantuan termostat DXTC -290, daya output pemanasan diatur secara tepat, sehingga suhu termostat suhu rendah dapat berubah dengan cepat antara 80K dan 600K, dan dapat dengan cepat menstabilkan ke suhu target yang ditetapkan. Perlu disebutkan bahwa jika termostat dilengkapi dengan opsi step-down, kisaran suhunya dapat diperpanjang hingga 65K dan dapat stabil pada keadaan suhu rendah ini.
Fitur
◆ Dengan kisaran suhu yang luas dari 65k hingga 500 ribu, dan opsi untuk memperluas ke 700k, kemampuan pendinginan yang efisien dan cepat memberikan dukungan yang kuat untuk percobaan.
◆ Sampel ditempatkan di ruang vakum, yang secara efektif mengisolasi gangguan eksternal dan menciptakan lingkungan yang stabil dan murni untuk percobaan.
◆ Interlayer vakum dilengkapi dengan adsorben suhu rendah, yang secara efektif memperpanjang waktu penahanan vakum, dan juga memperpanjang waktu penggunaan nitrogen cair, mengurangi biaya percobaan.
◆ Resistensi platinum PT100 dengan stabilitas yang baik dan pengulangan tinggi digunakan sebagai sensor suhu untuk memastikan keakuratan dan keandalan data eksperimen.
◆ Berbagai pilihan untuk memenuhi persyaratan tes yang berbeda;
◆ Mudah untuk menambahkan nitrogen cair selama penggunaan;
◆ Dilengkapi dengan rak sampel listrik, yang dilengkapi dengan kartu sampel pluggable dan terminal yang nyaman dan indah, sangat menyederhanakan proses pemasangan sampel dan pemasangan kabel. ◆ Menyediakan layanan khusus, dapat menjadi desain yang dipersonalisasi sesuai dengan persyaratan spesifik pelanggan, untuk memenuhi berbagai kebutuhan eksperimental khusus.
◆ Thermostat hadir standar dengan 8 lead pengukuran, yang dapat diperluas ke 32 sesuai kebutuhan, memberikan opsi koneksi yang cukup untuk percobaan.
Spesifikasi teknis
|
Model |
DXT9015 |
DXT9015H |
DXT9020 |
DXT9020H |
DXT9030 |
DXT9030H |
|
Kisaran suhu |
65-325k |
65-500K |
65-325k |
65-500k |
65-325k |
65-500k |
|
Waktu pendinginan |
Kurang dari atau sama dengan kurang dari atau sama dengan 25 menit (dinginkan hingga 80k); Kurang dari atau sama dengan 40 menit (dinginkan hingga 65k) |
|||||
|
Konektor listrik |
Standard 8- Pin Plug (Expandable) |
|||||
|
Ukuran pemegang sampel |
15x25mm |
20x30mm |
30x40mm |
|||
|
Termometer |
PT100 Platinum Resistance Thermometer (keduanya dikalibrasi dan tidak dikalibrasi, default tidak dikalibrasi) |
|||||
|
Stabilitas suhu |
± 0. 01k tergantung pada pengontrol suhu |
|||||
|
Pemanas |
30W |
60W |
30W |
60W |
30W |
60W |
|
Antarmuka vakum |
KF25 standar |
|||||
|
Lingkungan sampel |
Kekosongan |
|||||
|
Dibutuhkan gelar vakum |
Kurang dari atau sama dengan 1PA sudah cukup |
|||||
|
Waktu penahanan nitrogen cair |
6h@80K; 5h@100K; 3h@200K |
|||||
|
Volume ruang nitrogen cair |
Standar 500ml (dapat disesuaikan) |
|||||
|
Instruksi seleksi |
Cryostat nitrogen cair pengukuran listrik dilengkapi dengan konektor pengukuran inti 8- {{0}, yang dapat diperluas menjadi 32 core. Kabel dapat berupa kawat berenamel biasa, kawat PTFE, kawat perunggu fosfor suhu rendah, kawat koaksial suhu rendah, dll. Selain itu, cryostat memiliki struktur yang ringkas dan cocok untuk digunakan dengan magnet. Pengujian elektromagnetik lengkap dari bahan sampel, resistivitas, magnetoresistance, efek aula, dll. |
|||||
Opsi pemegang sampel:
|
Model |
Spesifikasi dan Parameter |
Bahan |
Menggambarkan |
|
DXT9015 |
15x25mm |
Ofhc |
Pemegang sampel listrik standar, dengan 4 postingan mengikat didistribusikan ke atas dan ke bawah. |
Komentar:
1: Semua cryostat listrik standar dikirimkan dengan hanya satu pemegang sampel.
2: Dapat disesuaikan sesuai dengan kebutuhan pelanggan.
Opsi Konektor Listrik Cryostat:
|
Model Konektor Listrik |
Spesifikasi dan Parameter |
Menggambarkan |
|
Dxt 90-8 p Sintering kaca biasa |
8pin |
Tambahkan Konektor Listrik Biasa 8P Cepat |
|
Dxt 90-12 p Sintering kaca biasa |
12pin |
Tambahkan Konektor Listrik Biasa 12P Cepat |
|
DXT 90- SMA |
0-18 GHz |
Dengan kabel lunak |
|
0-12. 4GHz |
Dilengkapi dengan kabel semi-kaku dan semi-fleksibel |
|
|
Dxt 90- bnc |
0-4 GHz |
Dengan kabel koaksial biasa |
|
Dxt 90- trx |
Konektor triax |
Tambahkan konektor triaksial complug cepat |
|
Dxt 90- s |
Kotak persimpangan stainless steel |
Tambahkan kotak persimpangan stainless steel |
|
Dxt 90- ptef |
Penutup Pengkabelan PTFE |
Tambahkan penutup kabel pelat PTFE ke kotak persimpangan stainless steel |
Catatan:
- Semua cryostat elektronik dikirimkan dengan dua konektor. Salah satunya adalah konektor untuk pemasangan sensor suhu dan pemanas, dan yang lainnya adalah konektor listrik untuk pengukuran listrik. Ketika lebih banyak kabel uji listrik diperlukan, perlu untuk menambahkan lubang pemasangan atau memasang satu atau lebih kotak persimpangan.
- Dalam opsi konektor listrik termostat suhu rendah, ada opsi t 90-. Opsi ini adalah perumahan kotak kopling yang dipasang pada opsi, yang dihubungkan bersama secara keseluruhan untuk membentuk tanah. Yang lainnya adalah opsi t 90- ptef. Opsi ini menyediakan koneksi terisolasi Teflon antara perumahan dan konektor yang terpasang, dan sifat listrik dari perumahan dan konektor tidak tergantung satu sama lain. Perhatikan masalah ini saat memilih.
- 700K Termostat suhu tinggi dapat disesuaikan.
- Aksesori dekompresi opsional. Termostat standar sendiri tidak memiliki bantuan tekanan khusus. Jika suhu rendah 65K, Anda perlu mengonfigurasi aksesori dekompresi yang sesuai.
