Kumparan Helmholtz 1 Sumbu
Perkenalan

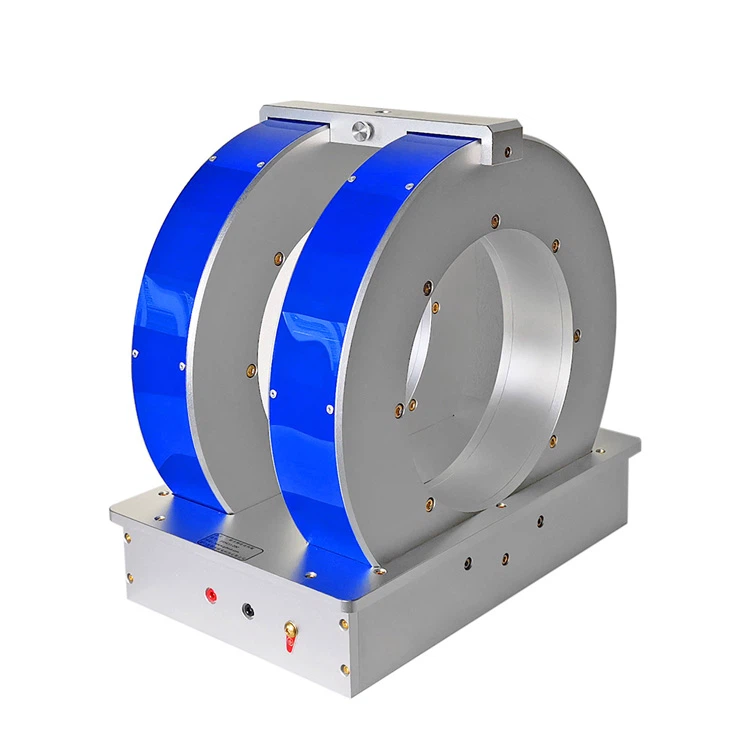

Kumparan Helmholtz sumbu 1- model DXHC merupakan jenis kumparan satu dimensi yang banyak digunakan dalam pengujian dan penelitian medan magnet. Kumparan ini sangat dihargai karena keseragaman dan keakuratannya yang unggul dalam menghasilkan medan magnet yang seragam.
Kumparan Helmholtz sumbu 1- dirancang dengan dua kumparan melingkar identik yang dipisahkan oleh jarak yang sama dengan jari-jari kumparan. Kumparan diposisikan dalam orientasi tegak lurus terhadap sumbu medan magnet, menghasilkan medan yang seragam dan berpresisi tinggi di sepanjang sumbu.
Kumparan Helmholtz model 1-axis DXHC diproduksi menggunakan teknologi canggih untuk memastikan kinerja, daya tahan, dan keandalan yang optimal. Keseragamannya yang tinggi dicapai melalui keseimbangan sempurna antara rasio panjang dan radius kumparan dan posisi yang tepat. Teknologi ini memastikan bahwa penyimpangan sekecil apa pun dari spesifikasi ideal dapat dihilangkan, sehingga menghasilkan keseragaman yang unggul.
Selain kinerjanya yang luar biasa, kumparan Helmholtz sumbu 1- model DXHC juga mudah digunakan dan praktis. Kumparan ini dapat digunakan untuk berbagai eksperimen dan pengujian, termasuk pengujian homogenitas medan magnet, kalibrasi medan magnet, dan penelitian terkait medan magnet.
Secara keseluruhan, kumparan Helmholtz sumbu 1- model DXHC merupakan produk luar biasa yang memadukan keseragaman, akurasi, dan keandalan yang unggul. Produk ini merupakan aset berharga bagi para peneliti dan teknisi yang memerlukan pengujian medan magnet dan peralatan penelitian yang presisi dan andal.
Parameter kumparan Helmholtz sumbu 1-
|
Pola |
Radius |
Pusat magnetik |
Keseragaman |
Bola homogenitas |
Setiap dimensi |
1 aksial |
Tiga dimensi |
|
|
DXHC30-50 |
300 |
50 |
5 |
200 |
420 |
55 |
|
|
|
1 |
150 |
|
||||||
|
DXHC30-10 |
300 |
10 |
0.5 |
100 |
90-120 |
12 |
38 |
|
|
0.1 |
90 |
|
||||||
|
DXHC30-2 |
300 |
2 |
0.05 |
60 |
18~32 |
3.5 |
11 |
|
|
0.01 |
40 |
|
||||||
|
DXHC25-1000 |
250 |
1000 |
5 |
160 |
5000 |
500 |
|
|
|
1 |
125 |
|
||||||
|
DXHC25-500 |
250 |
500 |
0.5 |
100 |
2500 |
250 |
|
|
|
0.1 |
75 |
|
||||||
|
DXHC25-300 |
250 |
300 |
0.05 |
50 |
1600 |
150 |
|
|
|
0.01 |
33 |
|
||||||
|
DXHC25-100 |
250 |
100 |
5 |
160 |
600 |
50 |
|
|
|
1 |
125 |
|
||||||
|
DXHC25-50 |
250 |
50 |
0.5 |
100 |
300~620 |
30 |
138 |
|
|
0.1 |
75 |
|
||||||
|
DXHC25-10 |
250 |
10 |
0.05 |
50 |
60~110 |
8 |
32 |
|
|
0.01 |
33 |
|
||||||
|
DXHC25-2 |
250 |
2 |
5 |
160 |
12~18 |
4 |
14 |
|
|
1 |
125 |
|
||||||
|
DXHC20-500 |
200 |
500 |
0.5 |
80 |
2000 |
160 |
|
|
|
0.1 |
60 |
|
||||||
|
DXHC20-300 |
200 |
300 |
0.05 |
40 |
1000 |
96 |
|
|
|
0.01 |
26 |
|
||||||
|
DXHC20-100 |
200 |
100 |
5 |
130 |
350 |
32 |
|
|
|
1 |
100 |
|
||||||
|
DXHC20-50 |
200 |
50 |
0.5 |
80 |
200~520 |
16 |
54 |
|
|
0.1 |
60 |
|
||||||
|
DXHC20-10 |
200 |
10 |
0.05 |
40 |
40~65 |
8 |
28 |
|
|
0.01 |
26 |
|
||||||
|
DXHC20-5 |
200 |
5 |
1 |
100 |
20~32 |
6 |
22 |
|
|
0.1 |
60 |
|
||||||
|
DXHC20-2 |
200 |
2 |
1 |
100 |
8~10 |
4 |
15 |
|
|
0.1 |
60 |
|
||||||
|
DXHC15-300 |
150 |
300 |
5 |
100 |
660 |
54 |
|
|
|
1 |
75 |
|
||||||
|
DXHC15-100 |
150 |
100 |
0.5 |
60 |
220 |
18 |
|
|
|
0.1 |
45 |
|
||||||
|
DXHC15-50 |
150 |
50 |
0.05 |
30 |
110~330 |
12 |
38 |
|
|
0.01 |
20 |
|
||||||
|
DXHC15-10 |
150 |
10 |
1 |
75 |
21~42 |
6 |
24 |
|
|
0.1 |
45 |
|
||||||
|
DXHC10-200 |
100 |
200 |
5 |
66 |
200 |
19 |
|
|
|
1 |
50 |
|
||||||
|
DXHC10-100 |
100 |
100 |
0.5 |
40 |
100 |
15 |
|
|
|
0.1 |
30 |
|
||||||
|
DXHC10-50 |
100 |
50 |
0.05 |
20 |
50~180 |
9 |
20 |
|
|
0.01 |
10 |
|
||||||
|
DXHC10-10 |
100 |
10 |
1 |
50 |
10~24 |
3.5 |
13 |
|
|
0.1 |
30 |
|
||||||
|
DXHC7-100 |
70 |
100 |
5 |
45 |
50 |
7 |
|
|
|
1 |
35 |
|
||||||
|
DXHC7-50 |
70 |
50 |
0.5 |
28 |
24~120 |
5 |
17 |
|
|
0.1 |
21 |
|
||||||
|
DXHC7-10 |
70 |
10 |
0.05 |
14 |
5~24 |
2 |
8 |
|
Kasus-kasus umum
|
Pola |
Parameter |
Gambar referensi |
|
DXHC10-100 |
Arah medan magnetnya datar, Kekuatan medan tertinggi adalah 200 Gs, Diameter rata-rata adalah 200 mm, Area keseragaman Φ 30 * 30 mm, Keseragaman 0.1%, Daya 200w |
|
|
DXHC10-10 |
Arah medan magnetnya datar, kekuatan medan tertinggi adalah 10 Gs, diameter rata-rata adalah 200 mm, area keseragaman Φ 30 * 30 mm, keseragaman 0.1% daya 10 w |
|
|
DXHC10-200 |
Arah medan magnetnya datar, kekuatan medan tertinggi adalah 200 Gs, diameter rata-rata adalah 200 mm, area keseragaman Φ 30 * 30 mm, keseragaman 0.1% daya 200 w |
|
|
DXHC20-10 |
Arah medan magnetnya datar, kekuatan medan tertinggi adalah 10 Gs, diameter rata-rata adalah 400 mm, area keseragaman Φ 100 * 100mm, keseragaman 1% daya 40 |
|
|
DXHC20-200 |
Arah medan magnetnya datar, kekuatan medan tengah adalah 200 Gs, Keseragaman medan magnet adalah 1*10-3, diameter rata-rata adalah 400 mm, area keseragaman Φ 60 * 60 mm, daya 700 w (10A70V) |
|
|
DXHC50-1 |
Arah medan magnetnya datar, kekuatan medan tertinggi adalah 1 Gs, diameter rata-rata adalah 1000 mm, area keseragaman Φ 140 * 140 mm, keseragaman 0.1%, daya 40 w |
|
Aplikasi kumparan helmholtz
4.1 Menghasilkan medan magnet standar;
4.2 Kalibrasi probe Hall dan berbagai magnetometer;
4.3 Kompensasi medan geomagnetik;
4.4 Penentuan efek perisai magnetik;
4.5 Pengukuran dan penghapusan medan magnet radiasi ruang angkasa;
4.6 Penelitian tentang sifat magnetik materi;
4.7 Penelitian tentang biomagnetisme;
Misalnya, di laboratorium, kumparan Helmholtz dapat digunakan untuk mengukur sifat-sifat bahan magnetik, seperti magnetisasi dan loop histeresis. Dalam peralatan medis, kumparan Helmholtz dapat digunakan untuk menghasilkan medan magnet untuk membantu mengobati penyakit tertentu, seperti kanker dan gangguan neurologis. Dalam geofisika dan astronomi, kumparan Helmholtz dapat digunakan untuk mengukur medan magnet Bumi dan planet-planet. Di bidang teknik, kumparan Helmholtz juga digunakan untuk memproduksi sensor presisi tinggi. Sensor-sensor ini dapat secara akurat mengukur fluks magnetik dalam medan magnet lingkungan dan menganalisis berbagai kuantitas fisik lainnya dalam fase variabel melalui data medan magnet yang terkuantifikasi ini. Oleh karena itu, kumparan Helmholtz telah menjadi bagian yang tak terpisahkan dari bidang teknik.
Tanya Jawab Umum
