Alat Pengukur Efek Hall Magnet Permanen

Sistem Pengujian Efek Hall Magnet Permanen DX-30 terdiri dari magnet permanen, sumber arus konstan presisi tinggi, voltmeter presisi tinggi, tempat sampel efek Hall, sampel standar, gaussmeter presisi tinggi, dan perangkat lunak sistem. Khusus dikembangkan untuk sistem instrumen ini, Pengukur Efek DX-320 mengintegrasikan sumber arus konstan, pengukur mikrovolt enam setengah digit, dan rakitan relai-sakelar pengalih kompleks pengukuran Hall, yang sangat menyederhanakan pengkabelan dan pengoperasian eksperimen. DX-320 dapat digunakan secara independen sebagai sumber arus konstan atau pengukur mikrovolt. Alat ini digunakan untuk mengukur parameter penting bahan semikonduktor seperti konsentrasi pembawa, mobilitas, resistivitas, koefisien Hall, dll., yang penting untuk memahami sifat listrik bahan dan perangkat semikonduktor. Hasil eksperimen dihitung secara otomatis oleh perangkat lunak, yang menyediakan pengukuran simultan konsentrasi pembawa massal, konsentrasi pembawa lembaran, mobilitas, resistivitas, koefisien Hall, magnetorresistansi, dll.

Kami dapat menyediakan berbagai sistem uji efek Hall untuk pengajaran dan penelitian;
Ini adalah produsen perangkat Hall presisi tinggi terbesar di Tiongkok;
Dukungan teknis: Institut Semikonduktor, Akademi Ilmu Pengetahuan Tiongkok (Penelitian efek Hall selama 30 tahun).

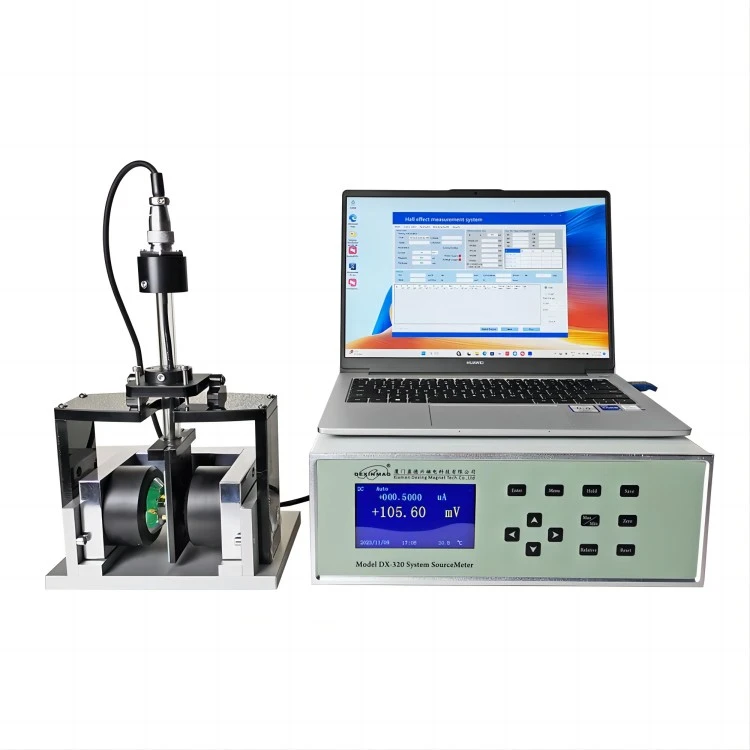

Komponen Sistem Pengukuran Efek Hall DX-30

Magnet Permanen DX-30

1. Kedua ujungnya adalah magnet permanen dengan stabilitas tinggi, dan nilai medan magnet sekitar 500mT (nilai spesifik tergantung pada pengukuran aktual);
2. Jarak antara kepala kutub kedua magnet permanen adalah: 18mm, diameter kutub adalah: 48mm, dan diameter permukaan kutub adalah: 33mm;
3. Magnet permanen adalah magnet permanen seri NMR resonansi magnetik nuklir; memiliki stabilitas yang baik dan medan magnet yang sangat seragam, memastikan bahwa keseragaman area seragam adalah 1~5*10-5;
4. Magnet permanen dengan ukuran magnetik yang relevan dapat disesuaikan menurut kebutuhan pelanggan untuk bekerja sama dengan eksperimen pengujian efek Hall.

Contoh sumber arus konstan DX-320

Pengukur efek DX-320 yang dikembangkan khusus untuk sistem instrumen ini menggabungkan sumber arus konstan dan sakelar (mikrovoltmeter enam setengah dan relai sakelar kompleks Hall) menjadi satu. Sangat mengurangi koneksi dan pengoperasian eksperimen. DX-320 dapat digunakan sendiri sebagai aliran konstan dan mikrovolt.

1. Resolusi dasar keluaran arus adalah 0.0001uA, dan resolusi dasar pengukuran tegangan adalah 0,0001mV;
2. Rentang keluaran: 50.00nA-50.00mA, bagian tengah dapat terus disesuaikan dalam langkah 0,1nA;
3. Tegangan pengukuran: 03V, berbagai tegangan uji yang memenuhi pengujian chip resistansi tinggi;
4. Kartu array empat fase konversi otomatis terintegrasi, yang dapat mewujudkan pengukuran otomatis metode Vanderbilt efek Hall;
5. Antarmuka interaksi manusia-komputer yang baik, nyaman bagi pengguna untuk melakukan penyesuaian manual;
6. Instruksi komputer host yang lengkap dapat berkomunikasi dengan komputer untuk menyelesaikan berbagai operasi.

Tahap Sampel DX-30

1. Pengukuran otomatis sekali klik dapat dilakukan. Setelah pengujian dimulai, penguji harus mengikuti perintah program untuk membalikkan polaritas magnet permanen sebelum pengukuran;
2. Mengatur parameter sampel uji yang relevan dalam perangkat lunak, dan melakukan kalkulasi otomatis setiap parameter setelah pengujian selesai;
3. Kurva IV dan kurva BV dapat dilakukan dalam perangkat lunak;
4. Desain modular dalam perangkat lunak memudahkan pelanggan untuk menggunakan dan mengembangkan fungsi terkait;
5. Setelah pengukuran hasil eksperimen selesai, data akan disimpan sementara di perangkat lunak. Jika diperlukan penyimpanan jangka panjang, data dapat diekspor ke tabel EXCEL untuk memudahkan pemrosesan data selanjutnya.

Instrumen pendukung

1. Perangkat pemasangan magnet permanen memungkinkan magnet dipasang pada posisi yang sama setiap saat;
2. Menyediakan sampel uji standar efek Hall dan data dari Institut Semikonduktor, Akademi Ilmu Pengetahuan China: 1 set;
3. Peralatan yang sesuai untuk membuat sambungan solder kontak ohmik pada sampel: besi solder, lembaran indium, solder, kawat enamel, dan lain-lain;
4. Kabel port serial 232 ke USB untuk mewujudkan komunikasi antara instrumen uji dan perangkat lunak komputer host.
