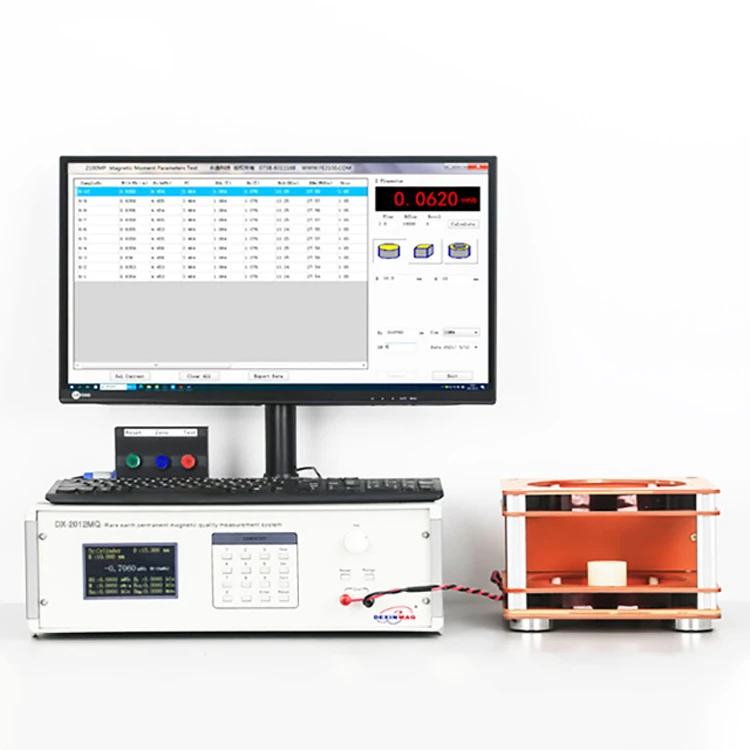

Sistem Pengukuran Kualitas Magnet

Perangkat pengujian kualitas material magnet permanen tanah jarang DX-2012MQ menggunakan meteran fluks magnetik yang dilengkapi dengan kumparan Helmholtz satu dimensi, yang terutama digunakan untuk mengukur fluks magnetik perangkat magnet permanen di bawah kondisi kumparan. Momen magnetik perangkat dapat diperoleh dengan mengalikan konstanta kumparan. Untuk sampel dengan ukuran reguler, material seperti Br, Hcb, dan BHmax dapat dihitung. Melalui verifikasi eksperimental, penggunaan kumparan satu dimensi untuk menguji sampel magnet permanen tanah jarang silinder, lingkaran, dan persegi yang dimagnetisasi secara aksial dapat secara akurat menguji momen magnetik total M (tepatnya Mz) dari material. Dengan menggunakan kurva demagnetisasi BH material untuk mendekati garis lurus, tiga parameter penting Br, Hcb, dan BHmax dari sifat magnetik material dapat dihitung secara akurat untuk menentukan kualitas material. Ini digunakan dengan baik dalam transmisi kualitas material magnet permanen tanah jarang antara perusahaan material dan perusahaan penggunaan material. Keakuratan dan pengulangan pengujian momen magnetik jauh lebih unggul daripada menggunakan instrumen pengujian BH untuk menguji data transmisi sampel standar. Efisiensi pengujiannya tinggi, yang dapat mencapai inspeksi penuh terhadap semua sampel termagnetisasi dan deteksi tepat waktu terhadap cacat perangkat, sekaligus memastikan penilaian tingkat produk energi magnetik material.

Perangkat pengujian kualitas material magnet permanen tanah jarang DX-2012MQ menggunakan pengukur fluks magnetik dan kumparan Helmholtz untuk menguji kualitas material tanah jarang, yang telah menjadi metode pemeriksaan yang populer di kalangan perusahaan. Meskipun sifat magnetik material pengujian tidak diukur secara akurat oleh perangkat pengukuran material magnet permanen BH, dan parameter koersivitas intrinsik Hcj dari material tidak dapat disediakan. Namun, karena data momen magnetik pengujiannya yang lebih andal dan biaya peralatan yang lebih rendah, Cocok untuk semua manufaktur material dan komunikasi antar pengguna, ia akan memainkan peran yang lebih besar dalam bidang pengukuran magnetik di masa mendatang.

Secara keseluruhan, perangkat pengujian kualitas bahan magnet permanen tanah jarang DX-2012MQ merupakan solusi andal dan hemat biaya bagi profesional industri yang perlu menguji kinerja dan kualitas bahan magnet permanen tanah jarang.

2.1Mesin penguji utama:

2.2 kumparan Helmholtz

Menggunakan dua kumparan dengan jari-jari dan lilitan yang identik, menyusunnya secara koaksial dengan jarak yang sama dengan jari-jari, jenis kombinasi kumparan ini disebut kumparan Helmholtz. Kumparan ini dapat menghasilkan medan magnet lemah hingga ratusan Gs; Kumparan ini memiliki volume area seragam yang besar, ruang penggunaan yang luas, dan pengoperasian yang mudah. ​​Kumparan ini dapat mencapai medan magnet gabungan satu dimensi, dua dimensi, dan tiga dimensi, dan dapat menyediakan medan magnet AC dan DC. Ada hubungan linier yang baik antara arus dan medan magnet.

Sistem pengujian kualitas material magnet permanen tanah jarang DX-2012MQ terdiri dari kumparan helmholtz dan host pengujian. Perusahaan Dexing dapat menyesuaikan kumparan helmholtz sesuai dengan ukuran sampel pengujian. Ukuran sampel yang berbeda, kumparan pengujian yang berbeda. Perusahaan Dexing mencantumkan model berikut sebagai referensi Anda:

3.1 Fitur

● Mengadopsi desain chip tunggal, program dihitung secara otomatis, yang intuitif dan nyaman;

● Cocok untuk semua bahan magnet permanen tanah jarang, biaya peralatan rendah;

● Sangat mudah untuk mengukur fluks magnetik Ø dan momen magnetik M dari material dan menghitung data seperti Br, Hcb, dan BHmax;

● Dapat mengukur sampel tanah jarang dengan berbagai ukuran dan tidak lagi dibatasi oleh ukuran sampel;

● Tungku keramik pemanas non-magnetik dapat ditambahkan, dan kurva MT magnet permanen tanah jarang diperoleh dengan uji pemanasan;

● Dapat digunakan untuk bahan magnet permanen tanah jarang untuk stabilitas termal dan pemeriksaan fluks magnetik ireversibel;

● Fluksmeter menggunakan teknologi penyimpangan rendah untuk membuat pengujian lebih stabil dan akurat.

3.2Aplikasi

Terutama digunakan untuk mengukur fluks magnetik perangkat magnet permanen di bawah kondisi kumparan, dikalikan dengan konstanta kumparan untuk memperoleh momen magnetik perangkat. Untuk sampel dengan ukuran reguler, bahan seperti Br, Hcb, dan BHmax dapat dihitung.

4.1 Ukuran sampel SmCo28H: P20mm×L10mm×5mm, data uji menggunakan alat pengukur bahan magnet permanen DX-2012H adalah sebagai berikut: Br=10.83kGs, Hcb=10.26kOe, Hcj Lebih besar atau sama dengan 30kOe, BHmax=27.78MGOe.
Kumparan Helmholtz satu dimensi dikonfigurasikan dengan perangkat uji kualitas bahan magnet permanen tanah jarang DX-2012MQ (Koefisien permeabilitas dihitung berdasarkan 1,05)

Komentar: Kemampuan pengulangan pengujian sangat baik. Perbedaan antara akurasi pengujian Br dan perangkat pengujian BH dikontrol dalam kisaran 0,6%, koefisien permeabilitas magnetik dihitung sebesar 1,05 (optimasi yang akurat dapat dilakukan), deviasi Hcb berada dalam kisaran 1,56%, dan deviasi BH adalah 1,04%.

4.2. Ukuran sampel N30M: D13.08mm×H6.35mm, data uji menggunakan alat ukur material magnet permanen DX-2012H

adalah sebagai berikut: Br=11.06kGs, Hcb=10.68kOe, BHmax=29.53MGOe.
Kumparan Helmholtz satu dimensi (Koefisien permeabilitas dihitung berdasarkan 1,05) dibuat menggunakan alat uji kualitas material magnet permanen tanah jarang DX-2012MQ:

Kemampuan pengulangan pengujian sangat baik. Akurasi pengujian Br adalah 0.2% dibandingkan dengan perangkat pengujian BH. Koefisien permeabilitas magnetik dihitung berdasarkan 1,05 (optimasi yang akurat dapat dilakukan), deviasi Hcb berada dalam kisaran 1,55%, dan deviasi BH adalah 1,75%.
